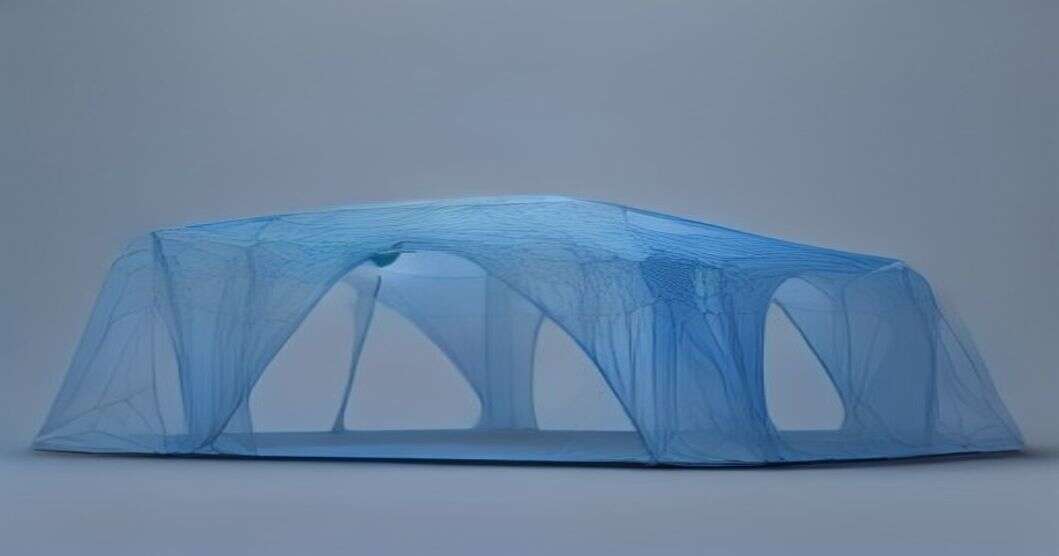

引言：张拉结构为何需要物理模拟
张拉结构（Tensile Structures）以其优雅的曲面和高效的力学性能，成为现代建筑与设计的标志性元素。然而，其形态并非凭空想象，而是由预应力、边界条件和材料特性共同决定的平衡态。在Rhino中，Kangaroo物理引擎将这一复杂的找形过程（Form-Finding）转化为实时、直观的模拟，让设计师能够像雕塑家一样“捏”出受力合理的曲面。本文将从核心原理出发，通过一个完整的实操案例，带你掌握Kangaroo在张拉结构设计中的关键技术与进阶技巧。
核心技术解析：Kangaroo的力学内核
Kangaroo采用粒子-弹簧系统（Particle-Spring System）模拟弹性变形。其核心是约束（Constraint）与力（Force）的迭代求解。对于张拉结构，主要涉及：
- 弹簧约束（Spring）：模拟索或膜的弹性，通过
Rest Length（静止长度）控制预应力。当静止长度小于当前长度时，产生拉力；反之产生压力。 - 锚固点（Anchor）：固定边界点，提供反力。
- 压力约束（Pressure）：模拟膜面受风压或充气压力，使曲面鼓起。
- 碰撞（Collision）：防止自相交或与障碍物干涉。
模拟的收敛性依赖于阻尼（Damping）和迭代次数（Iterations）。高阻尼使系统快速稳定，但可能丢失细节；低阻尼则更“弹”，但需更多迭代。理解这些参数是调优的关键。
实操：用Kangaroo构建双曲抛物面张拉膜
我们从一个经典的双曲抛物面（Hypar）案例入手，演示完整流程。
1. 准备基础几何
在Rhino中，用Curve命令绘制一个四边形边界，例如四个角点分别为(0,0,0)、(10,0,0)、(10,10,0)、(0,10,0)。然后使用Surface from 3 or 4 Corner Points（或Patch）生成一个初始曲面。此曲面仅作为膜面的初始形态，后续将变形。
2. 生成网格
使用Mesh命令将曲面转换为网格。推荐使用QuadRemesh（Rhino 7+）生成四边形网格，因为Kangaroo对四边形网格的稳定性优于三角形。设置目标面数约400-800，保持均匀。
3. 连接Kangaroo电池
打开Grasshopper，拖入Kangaroo物理引擎组件（Kangaroo2）。主要流程：
- 将网格导入
Mesh电池，并分解为顶点和面（Deconstruct Mesh）。 - 创建
Spring约束：使用Line电池连接每个网格边，并将Rest Length设为0.9倍原始长度，以施加预应力。将弹簧加载到Kangaroo的Goals输入。 - 添加
Anchor：选择边界顶点，用Point电池提取，并连接到Anchor的Points输入。 - 添加
Pressure：设置压力方向为法线方向（Normal），压力值可根据需要设为0.5（正值为向外）。
4. 模拟与迭代
将Kangaroo的Reset输入端连接一个按钮（Button），点击开始模拟。观察网格变形。如果振荡，增加Damping（如0.5）；如果收敛慢，增加Iterations（如200）。当曲面稳定后，用Bake命令将结果烘焙为Rhino几何体。
5. 优化与调整
改变锚点位置或压力值，观察形态变化。例如，将四个角点两高两低，形成马鞍形。通过调整预应力（Rest Length）可以控制曲面张力分布。
高级技巧：从模拟到力学分析
Kangaroo不仅用于找形，还能输出力学数据，辅助结构分析。
1. 提取力流
在模拟稳定后，使用Kangaroo的Force输出端获取每个节点的合力。通过Vector显示，可以直观看到应力集中区域。结合Colour电池，将应力大小映射为颜色渐变，生成应力云图。
2. 交互式找形
利用Manipulate电池，可以实时拖动锚点，观察形态变化。这要求将锚点绑定到Point参数，并启用Record功能。这种交互式方法特别适合方案推敲。
3. 多目标优化
引入Galapagos或Octopus插件，将曲面面积、应力均匀性等作为目标函数，自动搜索最优锚点位置或预应力组合。
4. 与结构分析软件协同
将Kangaroo模拟结果（网格和力数据）导出为FBX或OBJ，导入Karamba3D或RFEM进行精细结构验算。Kangaroo的快速找形为后续有限元分析提供良好初始形态，减少迭代。
总结
Kangaroo将物理模拟带入参数化设计，让张拉结构的设计从“画形”转变为“长形”。掌握其核心约束与参数，结合交互式调整，能高效生成力学合理、形态优美的结构。本文的案例与技巧旨在抛砖引玉，鼓励读者在项目中实践，并探索更多可能性。记住：模拟是手段，设计是目的，理解力学原理才能游刃有余。
